- Unterputz Box für VTO2202F-P /-S2 - Black

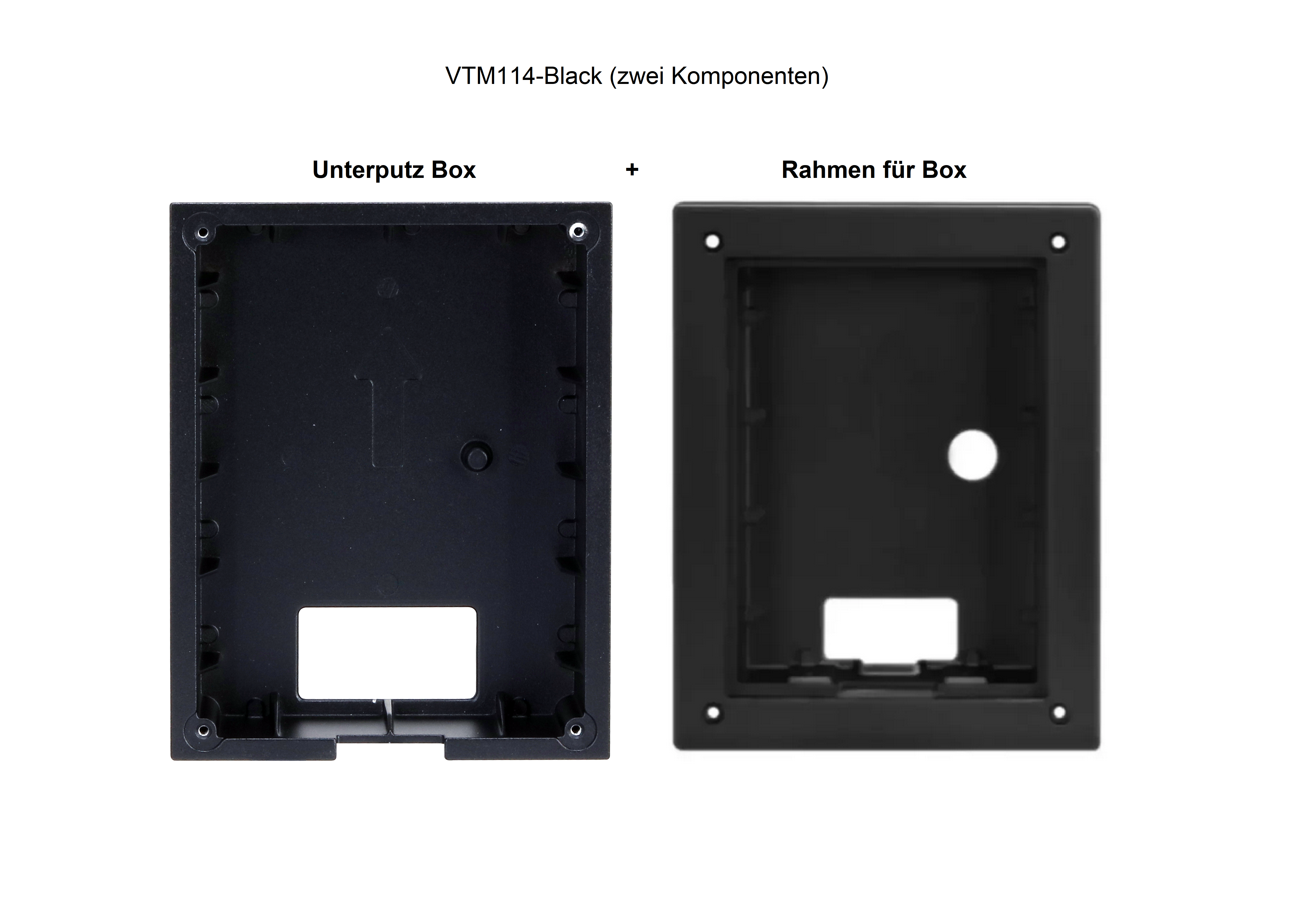

- 2 Komponenten, besteht aus Unterputz Box und Rahmen
- Material: Aluminium

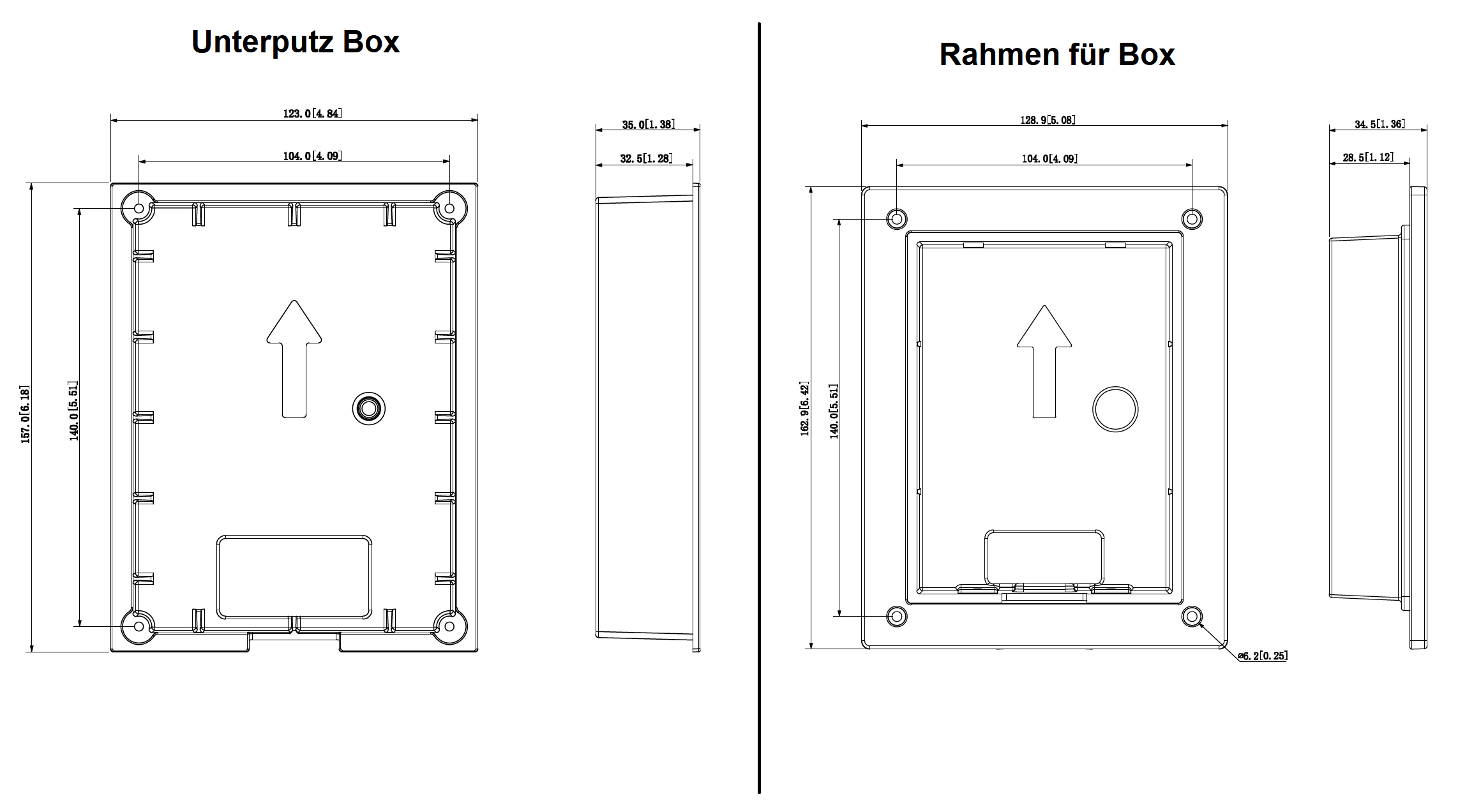

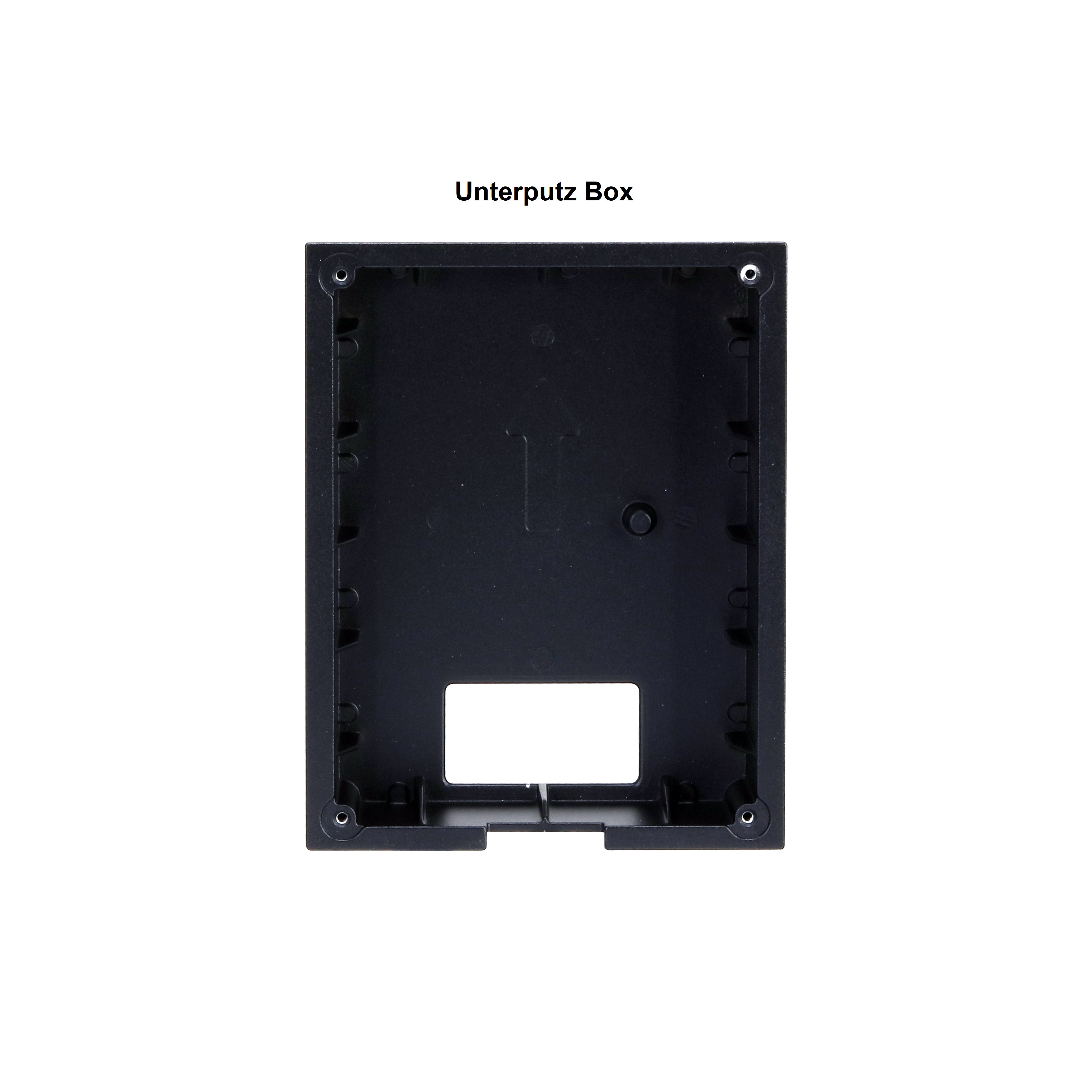

- Abmessungen Unterputz Box (HxBxT): 123mm x 157mm x 35mm

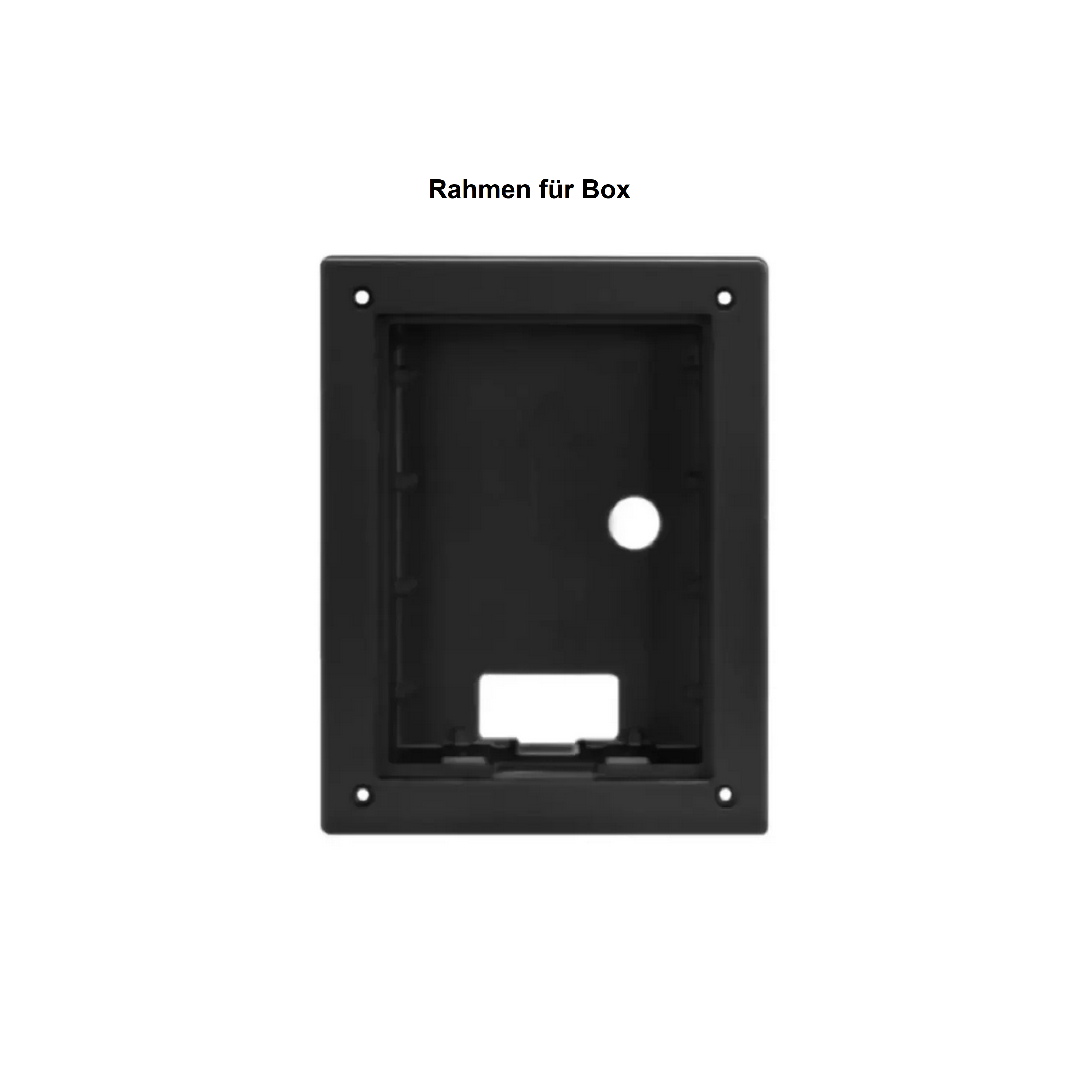

- Abmessungen Rahmen (HxBxT): 128,9mm x 162,9mm x 34,5mm
- Abmessung für Wandöffnung (HxBxT): zwischen 113mm x 149mm x 35mm und 123mm x 157mm x 35mm

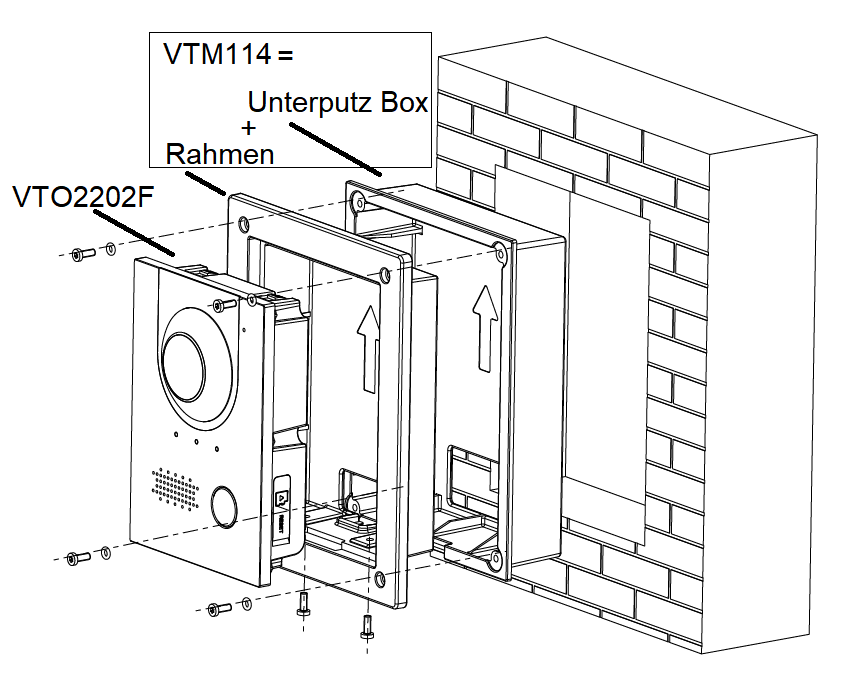

Schritt 1 Installieren Sie die hintere Abdeckung der Montagebox in der Wand.
Schritt 2 Installieren Sie die VTO auf der vorderen Abdeckung des Montagekastens.
Schritt 3 Befestigen Sie die VTO an der vorderen Abdeckung des Montagekastens, indem Sie zwei M3 × 8 Schrauben von der Unterseite der vorderen Abdeckung des Montagekastens in die VTO schrauben.
Schritt 4 Setzen Sie die vordere Abdeckung der Montagebox (mit VTO) in die Box ein.
Schritt 5 Setzen Sie wasserdichte Ringe auf die M3 × 8-Schrauben.
Schritt 6 Schrauben Sie vier M3 × 8-Schrauben (mit wasserdichtem Ring) in die vordere Abdeckung.
